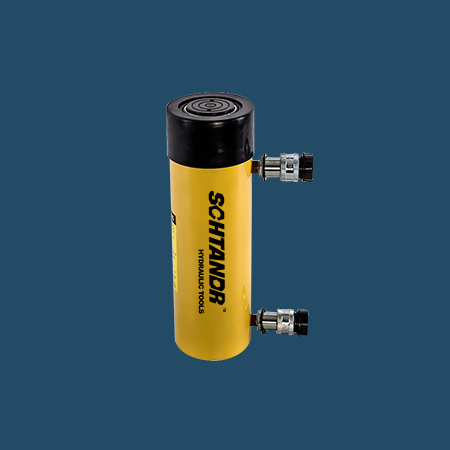

•符合ASME B30.1安全标准要求，一体式缸体，主体结构由 •抗磨环采用高密度复合性材料制作，对于来自偏裁的压力提供额外的支撑，
高强度合金材料制作并经热处理以保证有2倍安全系数 有效阻止活塞杆与内壁直接摩擦减少磨损
•液压回油确保快速有效回程 •整个缸体表面烤漆处理更具抗磨性更加耐久的抗锈蚀能力减少对环境的污染
•内部溢流阀设置防止意外过载 •活塞杆镀铭硬化处理增加持久性，降低磨损
•底部螺纹孔提供可靠便捷的安装 •高品质工业密封圈具有更好的密封效果，防止泄露
•顶部吊耳孔设置提供方更的运输 •用标准快速接头，方便使用，同时接头的防尘帽可以起到防尘保护作用
•高质量3/8-18NPT快速接头 •安全阀在超载时自动泄压 .jpg)

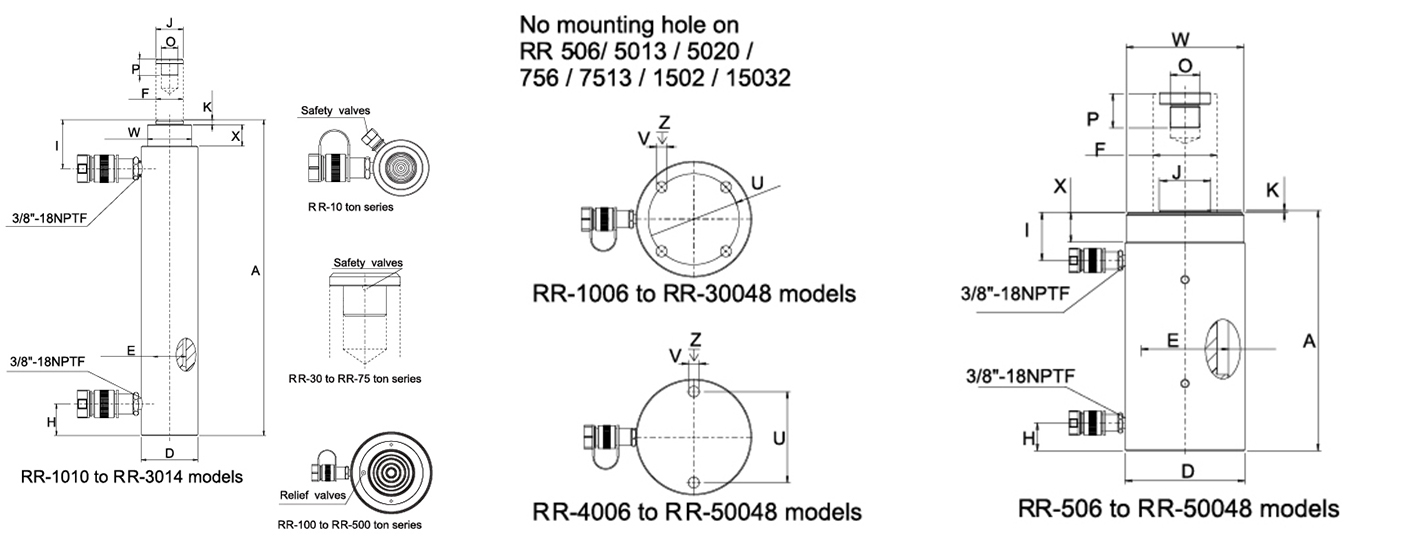

| Model Number 型号 | 外部尺寸 Outer Dimension | |||||||||||||||
| Stroke 行程 | Max. Cyl. Cap. 更大出力 | Cylinder | Oil Cap. 需油量 | Coll. Ht. 本高 A (mm) | Ext. Ht 伸展高度 (mm) | Out. Diam. 外径 D (mm） | Cyl. Bore Diam. 内径 E (mm) | Plngr. Diam. 主轴 直径 F (mm) | Base | Top | Saddle | Saddle | ||||
| Eff. | Area | to Adv. | to Ret. | Diam. | Protr. | |||||||||||
| 受压面积 | Port | Port | fr. Plngr. | |||||||||||||
| push | pull | push | pull | push | pull | 底部油孔 | 顶部油孔 | |||||||||
| 推 | 拉 | 推 | 拉 | 推 | 拉 | 垫块直径 | 凸出高度 | |||||||||
| (mm) | (kN) | (cm2) | (cm3) | H (mm) | I (mm) | J (mm) | K(mm) | |||||||||
| RR-1010 | 254 | 101 | 33 | 14.5 | 4.8 | 368 | 122 | 409 | 663 | 73 | 42.9 | 34.9 | 36 | 57 | 35 | 6 |
| RR-1012 | 305 | 101 | 33 | 14.5 | 4.8 | 442 | 147 | 457 | 762 | 73 | 42.9 | 34.9 | 36 | 57 | 35 | 6 |
| RR-308 | 209 | 295 | 133 | 42.1 | 19.1 | 879 | 400 | 387 | 596 | 101 | 73.2 | 54.1 | 57 | 81 | 50 | 10 |
| RR-3014 | 368 | 295 | 133 | 42.1 | 19.1 | 1549 | 703 | 549 | 917 | 101 | 73.2 | 54.1 | 57 | 81 | 50 | 10 |
| RR-506 | 156 | 498 | 150 | 71.2 | 21.5 | 1111 | 335 | 331 | 487 | 127 | 95.2 | 79.5 | 28 | 76 | 71 | 2 |
| RR-5013 | 334 | 498 | 150 | 71.2 | 21.5 | 2378 | 718 | 509 | 843 | 127 | 95.2 | 79.5 | 28 | 76 | 71 | 2 |
| RR-5020 | 511 | 498 | 150 | 71.2 | 21.5 | 3638 | 1099 | 733 | 1244 | 127 | 95.2 | 79.5 | 57 | 76 | 71 | 2 |
| RR-756 | 156 | 718 | 220 | 102.6 | 31.4 | 1601 | 490 | 347 | 503 | 146 | 114.3 | 95.2 | 30 | 76 | 71 | 6 |
| RR-7513 | 333 | 718 | 220 | 102.6 | 31.4 | 3417 | 1046 | 525 | 858 | 146 | 114.3 | 95.2 | 30 | 81 | 71 | 6 |
| RR-1006 | 168 | 933 | 435 | 133.3 | 62.2 | 2238 | 1045 | 357 | 525 | 177 | 130.3 | 95.2 | 38 | 71 | 76 | 3 |
| RR-10013 | 333 | 933 | 435 | 133.3 | 62.2 | 4439 | 2071 | 524 | 857 | 177 | 130.3 | 95.2 | 38 | 71 | 76 | 3 |
| RR-10018 | 460 | 933 | 435 | 133.3 | 62.2 | 6132 | 2861 | 687 | 1147 | 177 | 130.3 | 95.2 | 41 | 92 | 76 | 3 |
| RR-1502 | 57 | 1386 | 668 | 198.1 | 95.4 | 1129 | 544 | 196 | 253 | 203 | 158.8 | 114.3 | 22 | 66 | 93 | 19 |
| RR-1506 | 156 | 1386 | 668 | 198.1 | 95.4 | 3090 | 1488 | 385 | 541 | 203 | 158.8 | 114.3 | 49 | 84 | 114 | 19 |
| RR-15013 | 333 | 1386 | 668 | 198.1 | 95.4 | 6597 | 3177 | 563 | 897 | 203 | 158.8 | 114.3 | 49 | 84 | 114 | 19 |
| RR-15032 | 815 | 1386 | 668 | 198.1 | 95.4 | 16145 | 7775 | 1116 | 1931 | 203 | 158.8 | 114.3 | 76 | 88 | 114 | 19 |
| RR-2006 | 152 | 1995 | 1017 | 285.0 | 145.3 | 4332 | 2209 | 430 | 582 | 247 | 190.5 | 133.4 | 57 | 96 | 133 | 22 |
| RR-20013 | 330 | 1995 | 1017 | 285.0 | 145.3 | 9405 | 4795 | 608 | 938 | 247 | 190.5 | 133.4 | 57 | 96 | 133 | 22 |
| RR-20018 | 457 | 1995 | 1017 | 285.0 | 145.3 | 13025 | 6640 | 765 | 1222 | 247 | 190.5 | 133.4 | 85 | 101 | 133 | 22 |
| RR-20024 | 610 | 1995 | 1017 | 285.0 | 145.3 | 17385 | 8863 | 917 | 1527 | 247 | 190.5 | 133.4 | 85 | 101 | 133 | 22 |
| RR-20036 | 914 | 1995 | 1017 | 285.0 | 145.3 | 26049 | 13280 | 1222 | 2136 | 247 | 190.5 | 133.4 | 85 | 101 | 133 | 22 |
| RR-20048 | 1219 | 1995 | 1017 | 285.0 | 145.3 | 34741 | 17712 | 1527 | 2746 | 247 | 190.5 | 133.4 | 85 | 101 | 133 | 22 |
| RR-3006 | 153 | 3201 | 1703 | 457.3 | 243.2 | 6997 | 3721 | 485 | 638 | 311 | 241.3 | 165.1 | 88 | 114 | 165 | 28 |
| RR-30012 | 305 | 3201 | 1703 | 457.3 | 243.2 | 13947 | 7418 | 638 | 943 | 311 | 241.3 | 165.1 | 88 | 114 | 165 | 28 |
| RR-30018 | 457 | 3201 | 1703 | 457.3 | 243.2 | 20889 | 11114 | 790 | 1247 | 311 | 241.3 | 165.1 | 88 | 114 | 165 | 28 |
| RR-30024 | 609 | 3201 | 1703 | 457.3 | 243.2 | 27850 | 14811 | 943 | 1552 | 311 | 241.3 | 165.1 | 88 | 114 | 165 | 28 |
| RR-30036 | 915 | 3201 | 1703 | 457.3 | 243.2 | 41843 | 22253 | 1247 | 2162 | 311 | 241.3 | 165.1 | 88 | 114 | 165 | 28 |
| RR-30048 | 1219 | 3201 | 1703 | 457.3 | 243.2 | 55745 | 29646 | 1552 | 2771 | 311 | 241.3 | 165.1 | 88 | 114 | 165 | 28 |
| RR-4006 | 152 | 4292 | 2297 | 613.1 | 328.1 | 9319 | 4987 | 538 | 690 | 358 | 279.4 | 190.5 | 108 | 133 | 190 | 28 |
| RR-40012 | 305 | 4292 | 2297 | 613.1 | 328.1 | 18700 | 10007 | 690 | 995 | 358 | 279.4 | 190.5 | 108 | 133 | 190 | 28 |
| RR-40018 | 457 | 4292 | 2297 | 613.1 | 328.1 | 28018 | 14995 | 843 | 1300 | 358 | 279.4 | 190.5 | 108 | 133 | 190 | 28 |
| RR-40024 | 610 | 4292 | 2297 | 613.1 | 328.1 | 37400 | 20014 | 995 | 1605 | 358 | 279.4 | 190.5 | 108 | 133 | 190 | 28 |
| RR-40036 | 914 | 4292 | 2297 | 613.1 | 328.1 | 56037 | 29988 | 1300 | 2214 | 358 | 279.4 | 190.5 | 108 | 133 | 190 | 28 |
| RR-40048 | 1219 | 4292 | 2297 | 613.1 | 328.1 | 74737 | 39996 | 1605 | 2824 | 358 | 279.4 | 190.5 | 108 | 133 | 190 | 28 |
| RR-5006 | 153 | 5108 | 2838 | 729.7 | 405.4 | 11164 | 6203 | 577 | 730 | 397 | 304.8 | 203.2 | 120 | 152 | 203 | 28 |
| RR-50012 | 305 | 5108 | 2838 | 729.7 | 405.4 | 22256 | 12365 | 730 | 1035 | 397 | 304.8 | 203.2 | 120 | 152 | 203 | 28 |
| RR-50018 | 457 | 5108 | 2838 | 729.7 | 405.4 | 33347 | 18526 | 882 | 1339 | 397 | 304.8 | 203.2 | 120 | 152 | 203 | 28 |
| RR-50024 | 609 | 5108 | 2838 | 729.7 | 405.4 | 44440 | 24689 | 1035 | 1644 | 397 | 304.8 | 203.2 | 120 | 152 | 203 | 28 |
| RR-50036 | 915 | 5108 | 2838 | 729.7 | 405.4 | 66768 | 36973 | 1339 | 2254 | 397 | 304.8 | 203.2 | 120 | 152 | 203 | 28 |
| RR-50048 | 1219 | 5108 | 2838 | 729.7 | 405.4 | 88951 | 49418 | 1644 | 2863 | 397 | 304.8 | 203.2 | 120 | 152 | 203 | 28 |
