■特点：
更大使用压力 150 MPa
结构紧凑,维护简单
体积小、重量轻
更换拉杆方便
适用于石化行业工况

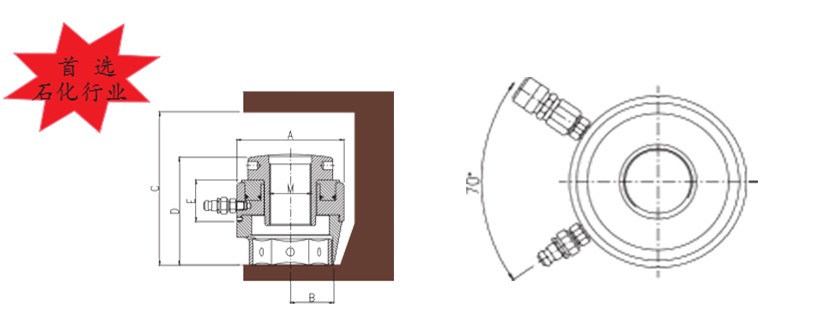

型 号	螺栓直径 M		更大载荷	油压面积	重量	A	B	C	D	E	F
	Inch	mm	KN	mm²	Kg	mm	mm	mm	mm	mm	mm
TLD 1		16	226	1506	3 . 5	73	24	110	74	45	49
	3 / 4	18	226	1506	3 . 5	73	24	110	74	45	49
		20	226	1506	3 . 5	73 . 5	27	110	74	45	49 . 5
	7 / 8	22	226	1506	3	73 . 5	27	115	74	45	53
	1	24	226	1506	3	73 . 5	30	125	78	45	58 . 5
	1 -1 / 8	27	226	1506	3	73 . 5	32	130	78	45	63 . 5
TLD 2		30	455	3031	5	102	30	150	90	54	69
	1 -1 / 4	33	455	3031	5	102	34	150	90	54	72
	1 -3 / 8	36	455	3031	5	102	36	160	95	54	78
	1 -1 / 2	39	455	3031	5	102	38	170	100	54	80
TLD 3	1 -1 / 2	39	803	5357	9	133	42	175	95	56	83 . 5
	1 -5 / 8	42	803	5357	9	133	42	185	100	56	92 . 5
	1 -3 / 4	45	803	5357	9	133	44	195	103	56	98
	1 -7 / 8	48	803	5357	9	133	46	205	107	56	101
	2	52	803	5357	9	133	48	210	112	56	106
TLD 4	1 -7 / 8	48	1288	8591	15	163	50	205	105	58	108
	2	52	1288	8591	15	163	52	215	108	58	108
	2 -1 / 4	56	1288	8591	15	163	54	235	117	58	118 . 5
		60	1288	8591	15	163	54	238	120	58	127
	2 -1 / 2	64	1288	8591	15	163	58	254	129	58	130 . 5
TLD 5	2 1 / 2	64	1978	13188	25	193	64	254	125	60	130 . 5
		68	1978	13188	25	193	72	258	130	60	138
	2 -3 / 4	72	1978	13188	25	193	72	258	130	60	143
	3	76	1978	13188	25	193	74	258	141	60	153
TLD 6	3	76	2717	18114	44	233	76	260	146	64	153
		80	2717	18114	44	233	76	264	146	64	155 . 5
	3 -1 / 4	85	2717	18114	44	233	78	272	148	64	165 . 5
	3 -1 / 2	90	2717	18114	44	233	78	280	154	64	174 . 5
	3 -3 / 4	95	2717	18114	40 . 5	233	99	300	168	64	189 . 5
	4	100	2717	18114	40 . 5	233	105	305	172	64	200
TLD 7	4 -1 / 8	105	3841	25610	76	293	92	430	250	106	215
	4 -1 / 4	110	3841	25610	76	293	100	435	255	106	215
	4 -3 / 4	120	3841	25610	71	293	107	445	265	106	215
	5	125	3841	25610	71	293	111	450	272	106	215
